ボックス型亜鉛アルミ合金めっき溶接金網
MK・ウェルドマット 平張り
用途・河川工事 ・道路工事 ・その他
MK・ウェルドマット平張りは、亜鉛アルミ合金めっき溶接金網と菱形金網を組み合わせたハイブリッド製品です。
従来技術のかごマット工より施工性が向上。構造体として十分な強度を備えています。
軽量、シンプルな構造で組み立て作業が容易であり、省力化、工期短縮などコスト削減につながります。
特 長
- 組み立てが簡単なので、 省力化、工期短縮が可能
- 耐久性
本体に亜鉛アルミ合金めっき溶接金網を採用する事により、剛性が向上し優れた性能を発揮します - シンプルな構造
前面・背面・底面がL型構造になっており、枠線をダブル打ちすることにより石詰めの作業が容易で初めて施工される方でも簡単に組み立てが行えます - 経済性
軽量シンプルな構造で、運搬施工が極めて簡単で工期短縮が可能となります
製品規格
■製品規格
| 高さmm | 線径×網目 | 枠線 | 表面処理 | |
| 500 | 本体（溶接金網） | φ4×100 | φ4ダブル打ち | （滑面めっき鉄線）亜鉛＋アルミニウム合金めっき 300g/m2 |
| 上フタ（菱形金網） | φ5×65 | φ6 | 金網部分（粗面めっき鉄線）亜鉛＋アルミニウム合金めっき 500g/m2 枠線部分（滑面めっき鉄線）亜鉛＋アルミニウム合金めっき 300g/m2 |
|
| 結合コイル | φ5 | （滑面めっき鉄線）亜鉛＋アルミニウム合金めっき 300g/m2 | ||
| 300 | 本体（溶接金網） | φ3.2×75 | φ3.2ダブル打ち | （滑面めっき鉄線）亜鉛＋アルミニウム合金めっき 300g/m2 |
| 上フタ（菱形金網） | φ4×65 | φ6 | 金網部分（粗面めっき鉄線）亜鉛＋アルミニウム合金めっき 500g/m2 枠線部分（滑面めっき鉄線）亜鉛＋アルミニウム合金めっき 300g/m2 |
|
| 結合コイル | φ5 | （滑面めっき鉄線）亜鉛＋アルミニウム合金めっき 300g/m2 |
※製品形状及び仕様は予告無く変更する場合があります。

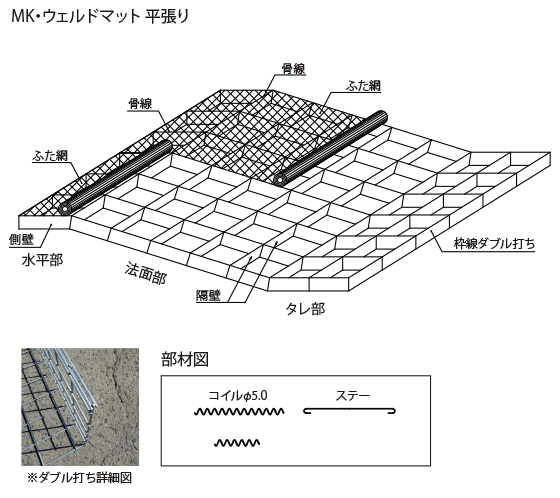

製品構造図
※製品形状及び仕様は予告無く変更する場合があります。
施工実績
京都府
兵庫県
京都府
兵庫県
