ハイパープレメッシュ(溶融亜鉛 -10%アルミ合金 先メッキ溶接金網)・かご枠
MK ハイパーボックス

用途・道路擁壁 ・土留め工 ・法面保護工 ・その他

NETIS登録番号 KK-110048-A
実用新案登録番号第3167363号

組み立てが簡単なので、省力化・工期短縮が可能なかご枠です。MK ハイパーボックスは、ハイパープレメッシュ(溶融亜鉛 -10%アルミニウム合金めっき鉄線溶接金網)をボックス型に加工した製品です。 従来技術より耐食性が向上。軽量、シンプルな構造で、擁壁として充分な強度を備えています。 組み立て作業が容易なかご枠であり、省力化、工期短縮など経済的効果が生まれます。

特 長


建設技術審査証明事業
(土木系材料・製品・技術、道路保全技術)
建技審証 第0801号 「ハイパープレメッシュ」
(一財)土木研究センター

※本製品の前面・底面・背面・側面・上フタの金網には
亜鉛アルミ合金先めっき溶接金網 「ハイパープレメッシュ」
を使用

  • シンプルな構造
    前面・背面・底面が三面体でパレット型の構造のかご枠になっており、初めて施工される方でも簡単に組み立てが行えます
  • 耐久性向上
    ハイパープレメッシュ(溶融亜鉛 -10%アルミニウム合金めっき鉄線溶接金網)を使用する事により、耐食性が向上し、土中・空気中において優れた性能を発揮するかご枠です。
  • 耐衝撃性
    通常の施工時において十分な耐衝撃性を有し、後めっき溶接金網と同等であることが確認されました。
  • 経済性
    軽量シンプルな構造で、運搬施工が極めて簡単で工期短縮が可能となります
  • 緑化対策
    植生シートを使用する事により、現地発生土が利用でき緑化が可能となります

規 格

■製品規格

形式 高さ(mm) 奥行(mm) 長さ(mm)
M-80 500 800 2000・1000
M-100 500 1000 2000・1000
M-120 500 1200 2000・1000

■仕様

部品名称 線径・サイズ 使用材料
前・底・背面網
φ6.0 ハイパープレメッシュ
側面網
φ6.0 ハイパープレメッシュ
補強筋(張り線)
連結用補強筋
φ10.0 亜鉛アルミ合金めっき棒鋼
連結コイル
φ5.0 亜鉛アルミ合金めっき鉄線
中枠
φ10.0 亜鉛アルミ合金めっき棒鋼
Uボルト
M-12 溶融亜鉛めっき処理
上フタ
(オプション)
φ6.0 ハイパープレメッシュ
吊りフック
(オプション)
φ10.0 亜鉛アルミ合金めっき棒鋼

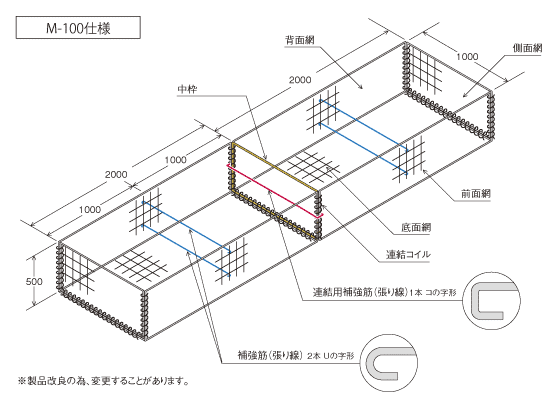

製品構造図

施工手順

標準タイプの組み立て

1
延長連結

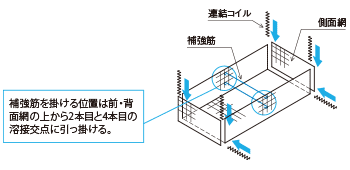

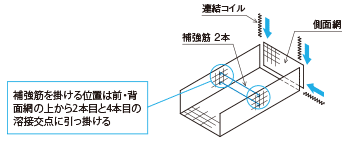

側面網を連結コイルにて取付け、
補強筋(ふくれ防止)を1mピッチに2本入れる

延長方向への連結。

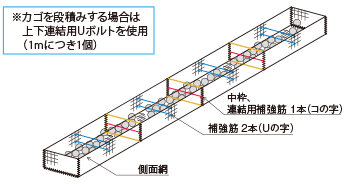

ジョイント部に連結用補強筋(コの字)を一本入れ中枠を上部から挿入し連結コイルにて連結する

2
3の最端部に側面網を連結コイル
にて取付けた後、石詰めを行って完了

吊りタイプの組み立て

1

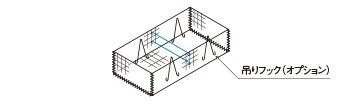

吊りフック取付け
両端部に側面網を連結コイルにて取付け、補強筋(ふくれ防止)を1mピッチに2本入れる

底面網に吊りフックを取付ける

2

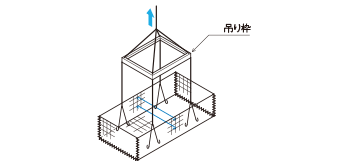

石詰め後吊り枠を用い、吊り上げる※吊り枠は別途ご用意下さい

施工例


砂防工事(滋賀県)ー土留め・法面保護・護岸

擁壁工

舗装工事(福島県)ー道路擁壁工

治山工事(長野県)ー谷止め工
