伝統工法で、大自然と優しく付き合う。
MK・じゃかご　円筒形じゃかご

用途・土地造成工事・河川工事・砂防工事・用排水路工事・道路工事・その他

MKじゃかご　円筒形

屈とう性に富み、最も古くから使用されている円筒形じゃかご。

用　途

・河川工事・砂防工事・土地造成工事・用排水路工事・道路工事・その他

工　法

・根固工・根止工・水制工・法覆工・床止工・盲暗渠・その他

材　質

・亜鉛めっき鉄線　JIS G3547
・溶融亜鉛ー10％アルミニュウム合金めっき鉄線

部　材

・胴網　1個
・ふた　2枚
・丸輪　1mごとに1個
・詰石穴閉じ線　穴と同数
　但し網目10cm以下の場合その2倍

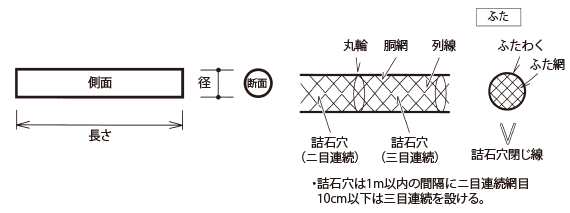

製品構造図

仕　様

■標準規格品

寸法
列線径 網目 径 長さ
m/m cm cm m
3.2（♯10） 10 45 通常　3～6
60
90
13 45
60
90
15 45
60
90
4.0（♯8） 10 45
60
90
13 45
60
90
15 45
60
90
5.0（♯6） 13 45
60
90
15 45
60
90

■標準歩掛

径 長さ 詰石量 作業歩掛
組立
据付		 石詰 人数合計
人 人
cm m m3 人 15cm 13cm 10cm 15cm 13cm 10cm
45 3 0.43 0.19 0.31 0.31 0.32 0.50 0.50 0.51
4 0.57 0.24 0.40 0.43 0.45 0.64 0.67 0.69
5 0.72 0.27 0.50 0.55 0.57 0.77 0.82 0.84
6 0.86 0.31 0.60 0.64 0.68 0.91 0.95 0.99
60 3 0.76 0.21 0.45 0.49 0.52 0.66 0.70 0.73
4 1.02 0.26 0.60 0.63 0.69 0.86 0.89 0.95
5 1.27 0.30 0.75 0.81 0.85 1.05 1.11 1.15
6 1.52 0.33 0.91 0.96 1.01 1.24 1.29 1.34
90 3 1.72 0.24 0.71 0.79 0.85 0.95 1.03 1.09
4 2.29 0.29 0.95 1.08 1.13 1.24 1.37 1.42
5 2.86 0.33 1.18 1.32 1.43 1.51 1.65 1.76
6 3.44 0.37 1.42 1.59 1.69 1.79 1.96 2.06

施　工

施工例
施工例
施工後2年
施工例
施行後2年
