大型かご枠
MK・大型ボックス
用途・谷留工 ・土留擁壁工 ・山腹土留工 ・護岸工 ・その他
MK 大型ボックスは亜鉛めっき処理を施した溶接金網をボックス型に加工した製品です。
耐久性と剛性を兼ね備え組み立てが簡単なので、省力化・工期短縮が可能です。
部材は規格化され、運搬効率が良く、施工も簡単です。
石詰の大部分は機械施工が可能なため、大幅な工期短縮になります。
特 長
- 軽量シンプルな構造
アングル・丸鋼で補強した溶接金網を工場で3面体に予め組立てられています。 - 簡単な現場施工
前面枠、背面枠、底面枠が、一体型で軽量なので運搬にも便利で組立も簡単です。 - 工期の短縮
省力化を基本とし、部材は全て規格化され、石詰の大部分は機械施工が可能で大幅な工期短縮となります。 - 優れた耐久性
溶融亜鉛めっきを採用し、高耐久性を実現しています。
規 格
■製品規格
| 形式 | 高さ（mm） | 奥行（mm） | 長さ（mm） |
| M-1500 | 1000 | 1500 | 2000・1000 |
| M-2000 | 1000 | 2000 | 2000・1000 |
| M-2500 | 1000 | 2500 | 2000・1000 |
※上記以外の寸法についても製作可能です。※上ふた枠は別途製作となります。
■部品規格
| 部品名称 | サイズ（mm） | 使用材料 |
| 前面枠 |
φ6×100 | 溶融亜鉛めっき処理溶接金網※ |
| 背面枠 |
φ6×100 | |
| 底面枠 |
φ6×100/200 | 亜鉛アルミ合金めっき処理溶接金網 |
| 側面枠 |
φ6×100 | 溶融亜鉛めっき処理溶接金網※ |
| 上ふた枠 |
φ6×100 | 亜鉛アルミ合金めっき処理溶接金網 |
| 梁材・枠部鋼材 |
t6 , t5 | 溶融亜鉛めっき処理鋼材※ |
| 補強斜材・丸鋼 |
φ13・φ16 | |
| Uボルト |
M12-90×107 | |
| M12-35×65 | ||
| ボルトナット | M12 |
※HDZ55（550g/m2以上）

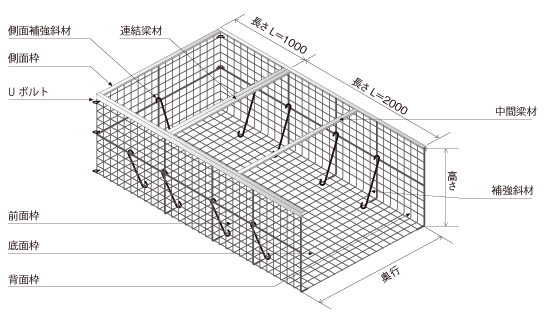

製品構造図
※製品形状及び仕様は予告無く変更する場合があります。
