亜鉛アルミ合金めっき溶接金網・かご枠
MK・かご枠
用途・治山工事 ・道路擁壁工 ・土留擁壁工 ・護岸工 ・その他
MK・かご枠は、亜鉛アルミ合金めっき溶接金網をボックス型に加工した製品です。 前面網に主筋φ13・φ6ダブル打ちを採用することにより、構造体として十分な強度を備えています。 軽量、シンプルな構造で、組み立て作業が容易であり、省力化、工期短縮などコスト削減につながります。
特 長
- 耐久性
本体に亜鉛アルミ合金めっき溶接金網を採用し、前面網には土圧を考慮してφ6mmのダブル打ち・φ13mmの主筋を配置することにより、剛性が向上し優れた性能を発揮します。 - シンプルな構造
前面・背面・底面がL型構造になっており、初めて施工される方でも簡単に組み立てが行えます。 - 経済性
軽量シンプルな構造で、運搬施工が極めて簡単で工期短縮が可能となります。
規 格
■製品規格
| 形式 | 高さ（mm） | 奥行（mm） | 長さ（mm） |
| M-80 | 500 | 800 | 2000・1000 |
| M-100 | 500 | 1000 | 2000・1000 |
| M-120 | 500 | 1200 | 2000・1000 |
■仕様
| 部材名称 | 規 格 | 使用材料 |
| 前面網（Ｌ型パネル） | φ6.0 | 亜鉛アルミ合金めっき鉄線 |
| φ13 | 溶融亜鉛めっき処理 | |
| 背面網（Ｌ型パネル） | φ6.0 | 亜鉛アルミ合金めっき鉄線 |
| 側面網 | φ6.0 | |
| 補強ステー（Ｕの字） | φ10.0 | |
| 連結部補強ステー（コの字） | φ10.0 | |
| 連結用中枠 | φ10.0 | |
| 連結コイル | φ5.0 | |
| 上蓋（オプション品） | φ6.0 | |
| Ｕボルト | Ｍ12 | 溶融亜鉛めっき処理 |
※製品形状及び使用は予告無く変更する場合があります。 ※上蓋は標準では付いておりません（オプション品となります）

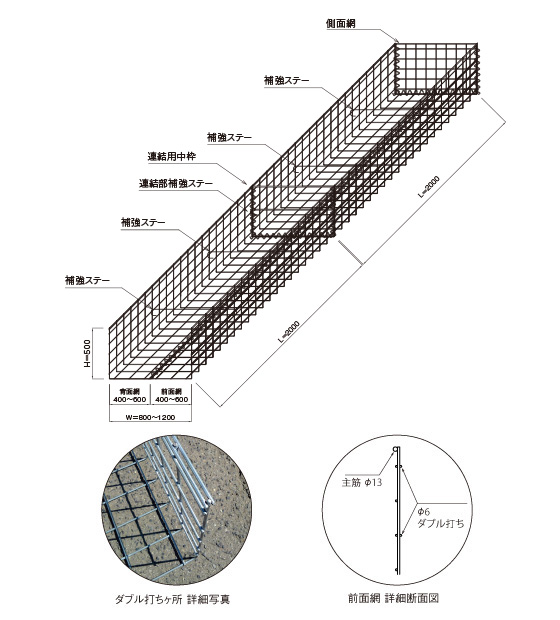

製品構造図
施工例
兵庫県
大阪府
奈良県
