ボックス型亜鉛アルミ合金めっき溶接金網
MK・大型ウェルドボックス

用途・治山工事・道路擁壁工・土留擁壁工・護岸工・道路工事・その他

MK・大型ウェルドボックス

MK・大型ウェルドボックスは、亜鉛アルミ合金めっき溶接金網をボックス型に加工した製品です。
従来技術の大型かご枠工より施工性が向上。構造体として十分な強度を備えています。
軽量、シンプルな構造で組み立て作業が容易であり、省力化、工期短縮などコスト削減につながります。

特 長

  • 組み立てが簡単なので、 省力化、工期短縮が可能
  • 耐久性
    本体に亜鉛アルミ合金めっき溶接金網を採用し、前面網・背面網・側面網には土圧を考慮してφ6mmのダブル打ち・φ10mmの主筋を配置することにより、剛性が向上し優れた性能を発揮します。
  • シンプルな構造
    前面・背面・底面が予め工場で一体型に組み立てられており、初めての方でも簡単に組み立てが行えます。
  • 経済性
    軽量シンプルな構造で、運搬施工が極めて簡単で工期短縮が可能となります。

製品規格/仕様

■製品規格

形式 高さ(mm) 奥行(mm) 長さ(mm)
M-1500 1000 1500 2000・1000
M-2000 1000 2000 2000・1000
M-2500 1000 2500 2000・1000

※上記以外の寸法についても製作可能です。

■仕様

部品名称 規格 使用材料
前面枠 φ6、φ10 亜鉛アルミ合金めっき鉄線 300g/m²
背面枠 φ6、φ10
底面枠 φ6
側面枠 φ6、φ10
上蓋 φ6
中枠(連結部) φ10
中間部補強筋 φ10
側面用補強斜材 φ10
連結コイル φ5
Uボルト M12 溶融亜鉛めっき処理

※製品形状及び仕様は予告無く変更する場合があります。

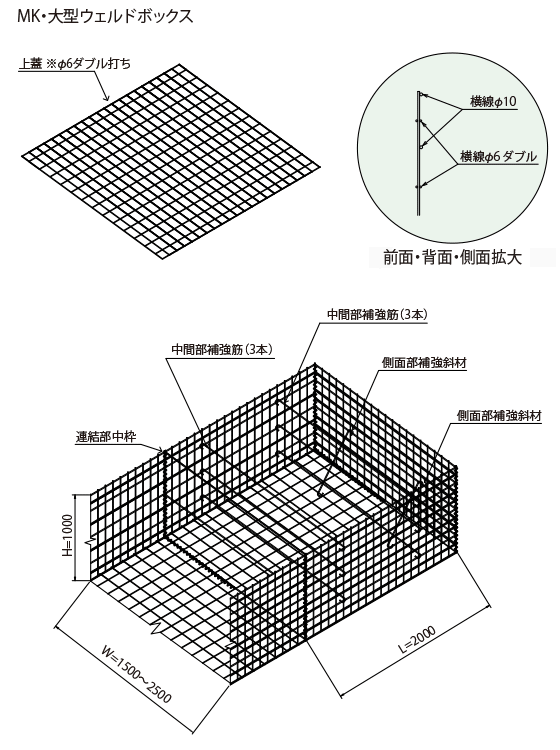

製品構造図

製品構造図

※製品形状及び仕様は予告無く変更する場合があります。
